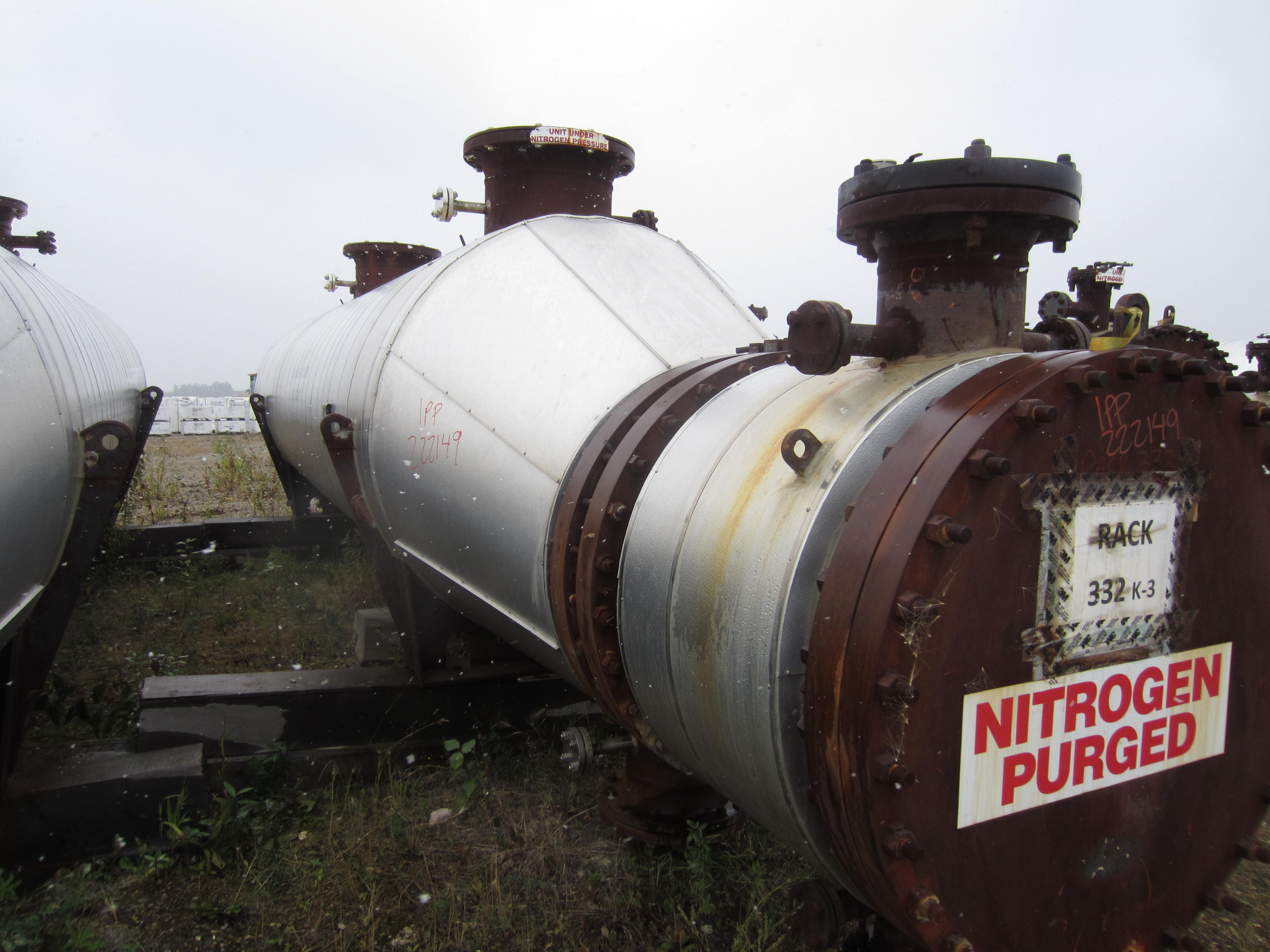

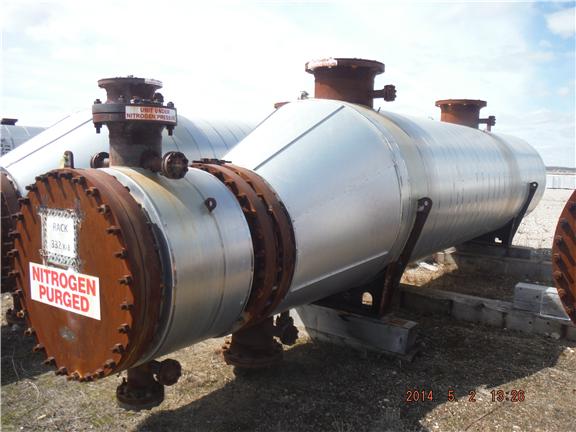

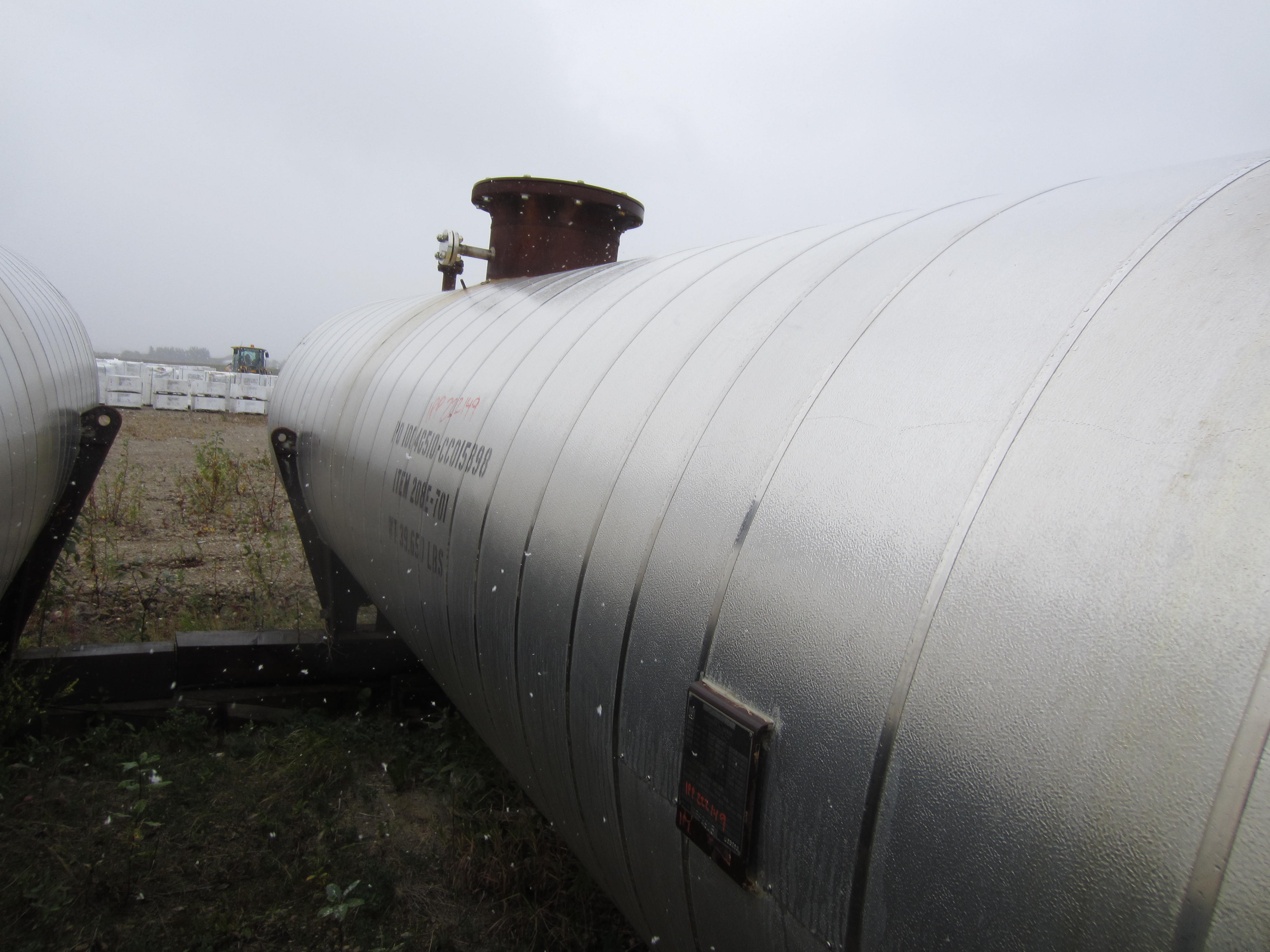

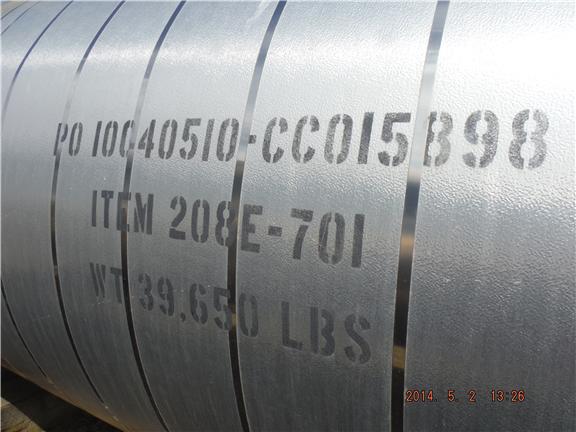

Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149

  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149 Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149 Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149 Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149 Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149 Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149 Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
  • Unused Stainless Steel 316 Clad Shell and Tube Heat Exchanger - IPP# 222149
Overview
Heat Exchanger
Shell and Tube
Exchanger Industries (Canada)
AKU
Unused
Stainless Steel 316
Yes
Capacity
427.5 m² (4,600 ft²)
Dimensions
Horizontal
8,300 mm (327 in)
Shell
7.3 bar (106 psi)
176.7 °C (350 °F)
Stainless Steel 316
1,750 mm (68 in)
1
Tube
13.4 bar (195 psi)
360 °C (680 °F)
Stainless Steel 316
Stainless Steel 316
2
U-Tube
562
19.1 mm (0.75 in)
6,100 mm (240 in)
1.52 mm (0.06 in)
Other Specifications
Yes
Stainless Steel 316
Openings Include: Shell Side - (2) 24"" shell outlets, (1) 14" shell inlet (1) 12" liquid outlet; Channel Head - (1) 12" (1) 6"
  • 316LSS tubes (SA213 - 316L), 316L SS Clad Shell (SA516-70N + 316L Cladding), 316L SS Clad Channel head (SA516-70N + 316L Cladding),

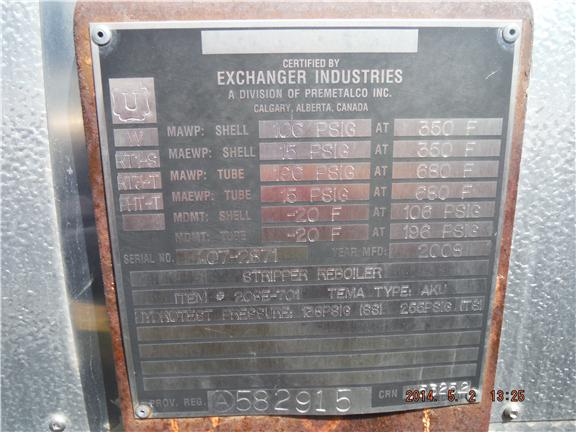

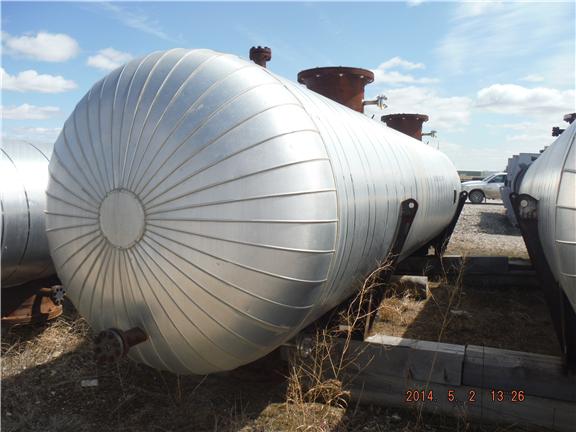

  • Horizontal kettle type reboiler. NB "U" stamped. Canada Registration Number U5325.2. Shell rated for FV/106 psi @ -20 to 350 degrees F: Tubes rated for FV/195 psi @ -20 to 680 degrees F. TEMA Type AKU
  • ASME Code Construction 316L SS clad tube sheet (SA516-70N + 316L Cladding) 42" diameter x 3.4375" Thick with (1124) tube holes.
  • Removable tube bundle has 316LSS skid bars for bundle removal. CS Channel Head 43" diameter with flat bolted cover316L SS Clad Shell is 69.25" OD/68"ID diameter x 27' 3" long, 33" Overall Length125" to .1875" thick cladding
