Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151

  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151 Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151 Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151 Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151 Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151 Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151 Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
  • Glasslined Pfaudler Batch-Type Agitated Reactor - IPP# 224151
Overview
Reactor
Batch-Type Agitated
Pfaudler
RA
Used
Glasslined
22,712 L (6,000 gallons)
Pressure Vessel
3.45 bar (50 psi)
Yes
343 °C (650 °F)
Jacket/Internal Coil
4.14 bar (60 psi)
177 °C (350 °F)
Agitation System
Yes

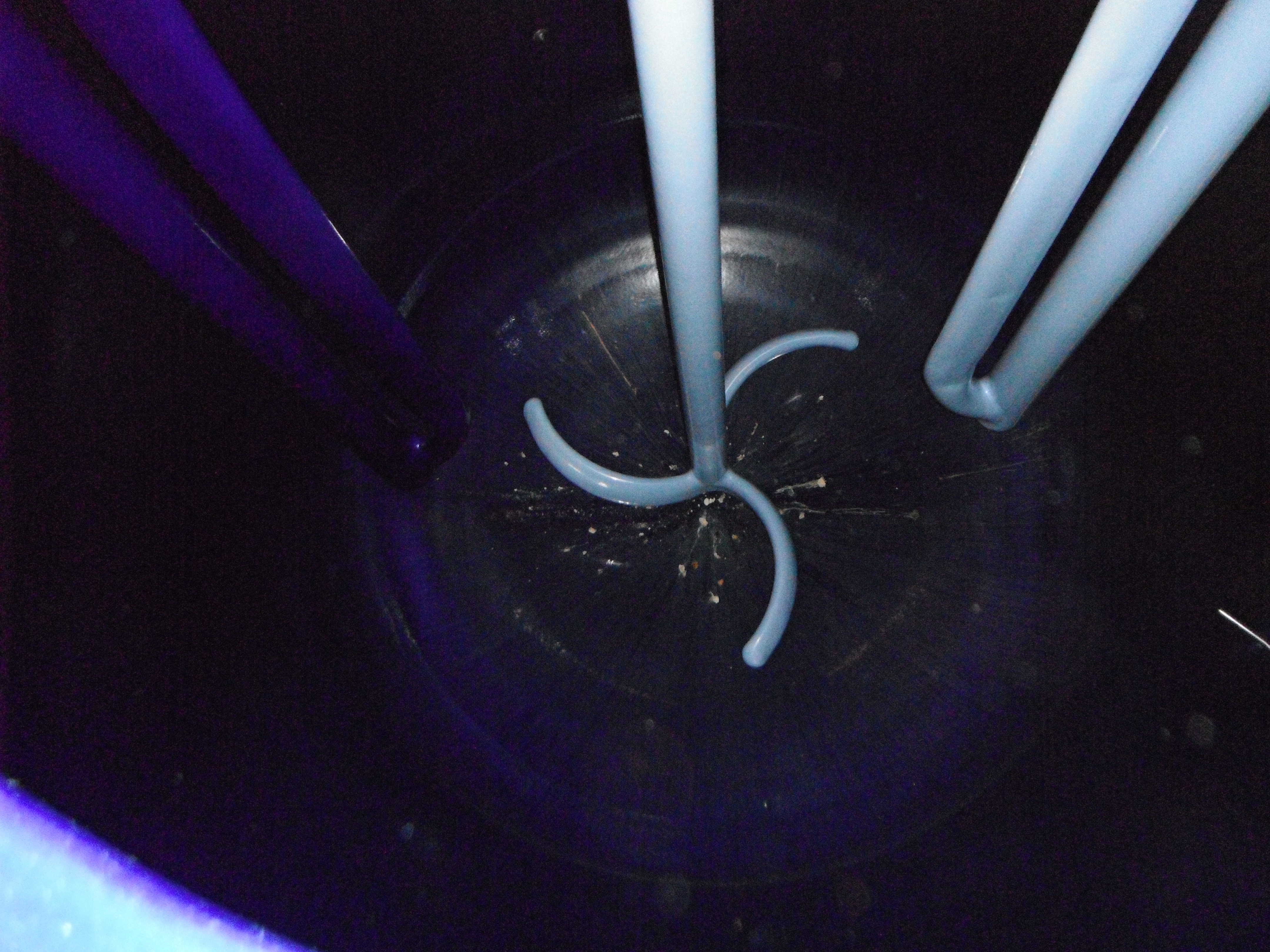

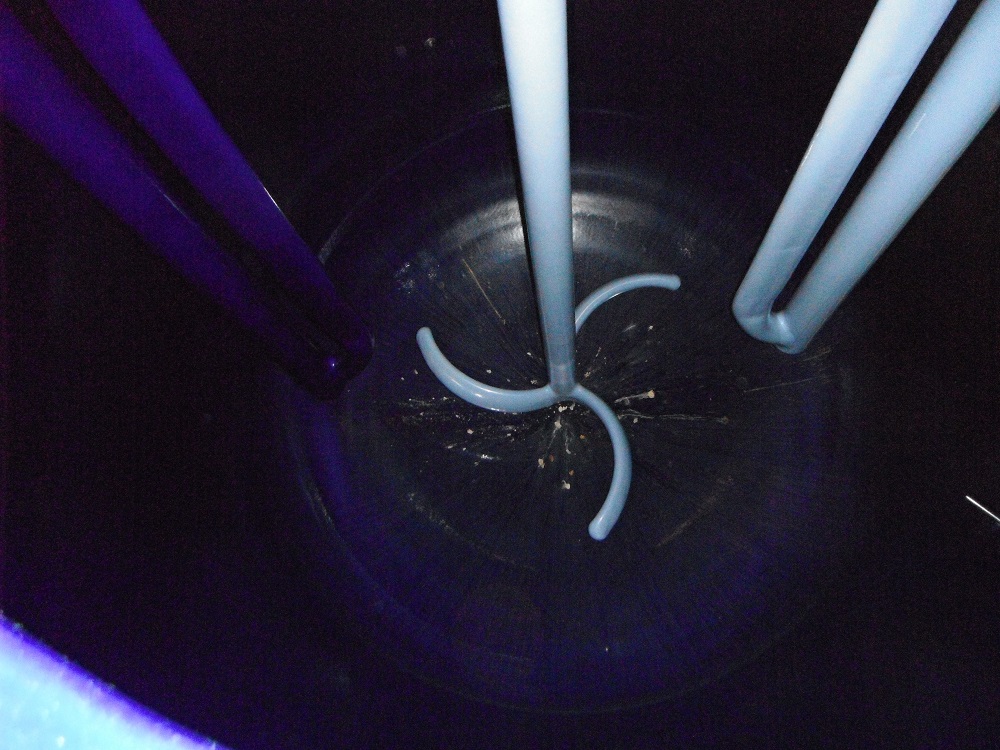

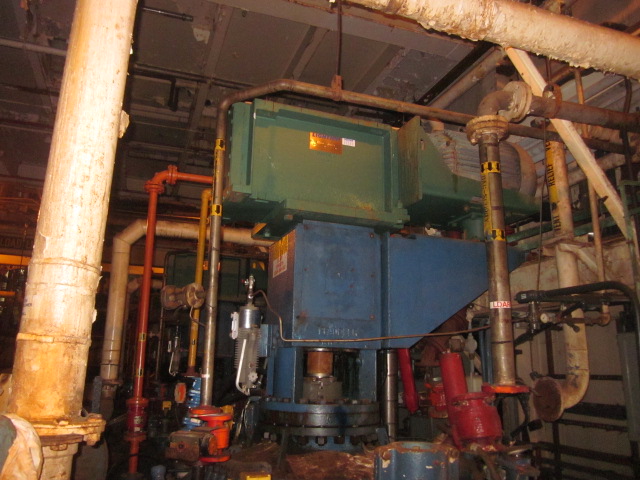

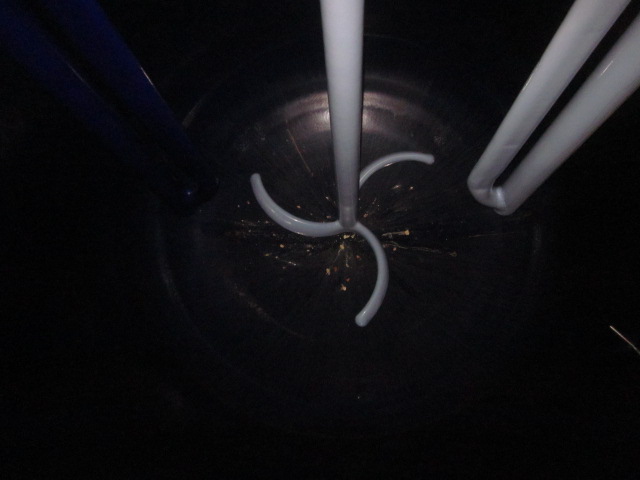

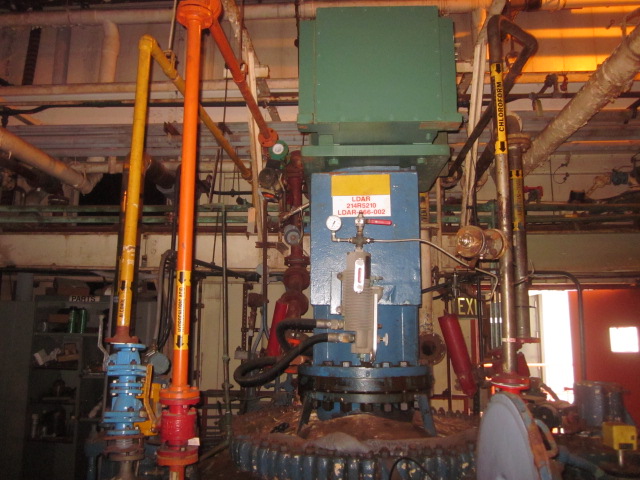

Three blade retreat curve agitator driven by a Lightnin mixer, rated for 30/60 HP at 1770/880 rpm. Model 508Q-60 with a 16.75 ratio. Two "D" baffles
44.7 kW (60 HP)
D-Baffle
Dimensions
2,896 mm (114 in)
2,972 mm (117 in)
Heads
Dish
Dish
Other Specifications
Yes
Inlets & Outlets

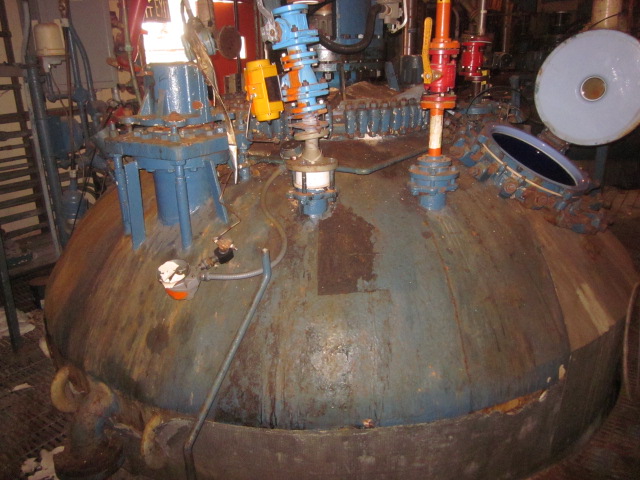

- Nozzle schedule: - One 42" main cover with 16" drive nozzle - One 18" man way with 4" sight glass and pro ring - One 4" center bottom opening - Two 8" nozzles - One 6" nozzle - Three 4" nozzles - Six 3" nozzles.

heads are 7/8",
jacket is 7/16" all CS.
